In diesem Abschnitt soll durch zwei exemplarische Simulationsrechnungen des Erstarrungsprozesses in der hier benutzten Kokille (Abbildung 1) das in Abschnitt 2 vorgestellte Konzept der Qualitätsbewertung illustriert werden. Dazu werden für das Qualitätsmerkmal ,,Lunkerfreiheit`` aus zwei Kriteriumsfunktionen, dem Längspfadkriterium und dem Schrumpfungskriterium, Qualitätszahlen gewonnen.

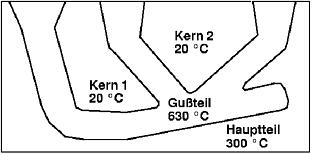

Als Beispiele werden zwei Erstarrungssimulationen - Simulation A und Simulation B - betrachtet, die sich durch verschiedene Anfangstemperaturen in Gußteil und Kokille unterscheiden (siehe Abbildung 5). Der Übersichtlichkeit halber wurde bei diesen Rechnungen auf die Berücksichtigung von Heizung und Schlichtematerial verzichtet. Während sich die Anfangstemperaturen im Gußteil bei beiden Simulationen nicht unterscheiden (jeweils 630 Grad Celsius), wurden sie in der Kokille unterschiedlich gewählt, damit der Zusammenhang von Erstarrungsverhalten und Qualitätsbewertung beim Vergleich beider Simulationen deutlich hervortritt.
|
|
|
 |
 |
 |
